产品展示 >> 胶球清洗系列

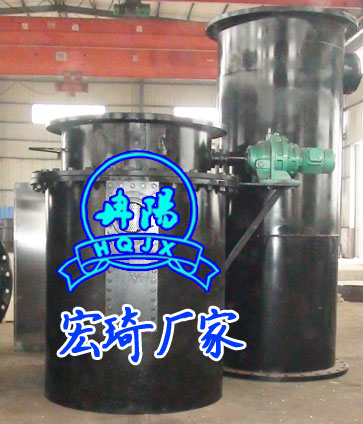

全自动胶球清洗装置
全自动胶球清洗装置胶球清洗系统安装图☆胶球清洗装置☆胶球清洗工作原理☆胶球清洗结构图☆胶球清洗型号选择☆胶球清洗厂家☆胶球清洗安装优势☆胶球清洗用途☆胶球清洗控制方式☆胶球清洗注意事项☆










一、凝汽器胶球清洗装置概述

凝汽器胶球清洗装置是汽轮机组在运行当中对凝汽器冷却管进行有效清洗的设备。该凝汽器胶球清洗装置使用性能的好坏直接影响到汽轮机凝汽器的清洗程度和传热效果。该装置的适用范围相当广泛,它不仅适用于汽轮机凝汽器的清洗,同时适用于石油、石化、化工、钢铁单位;固定管板式热交换器的冷却管的清洗,近年来又进入了中央空调的市场,该装置在连续工作不降低负荷的情况下,可以随时投入使用,能始终保持冷却管的清洁状态,能延长冷却管的使用寿命,减轻劳动强度,增加经济效益。是提高电厂、石油、石化、化工、钢铁企业凝汽器及热交换器安全经济运行不可缺少的装置。

我公司生产的凝汽器胶球清洗装置是目前国内更新换代产品,凝汽器胶球清洗装置主要分A、B两大系列;A系列为漏斗式胶球网。B系列为栅栏板式收球网,本装置主要组成部件由先进的强排污反冲清二次滤网和收球网组成,两大系列收球网是当前国内对冷却管清洗先进产品。它具有以下特点:

1、 设计结构新颖合理。

2、 操作方便。

3、 胶球回收率可达(≥98%)。

4、 二次滤网过滤能力强。



二、凝汽器胶球清洗装置A、B系列的使用范围

1、A系列漏斗式收球网主要适用于50MW以下发电机组凝汽器冷却水管的清洗装置,同时适用于各种热交换器对冷却管的清洗的使用,提高热交换的经济效益。

2、B系列栅栏板式收球网广泛用于50MW以上汽轮机组的凝汽器冷却水管的清洗使用。

三、A、B两大系列凝汽器胶球清洗装置产品的优点

1、我公司生产的A、B两大系列产品克服老胶球清洗的漏球、切球、跑球的缺点。

2、收球率:投球达到饱和状态下收球率可以达到98%以上。

3、采用不锈钢冲孔板作为拦网,胶球的使用寿命可以延长3—4倍时间。



凝汽器胶球清洗装置工作原理



选用合适的胶球,将胶球从装室手孔处投入装球室内,投球数量为凝汽器冷却水管数的10%左右。先打开收球网的球阀,然后启动胶球泵,再打开装球室上的放气阀,排完装球室内的空气,关闭排气阀,再打开送球管道中间的球阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换,胶球在循环水流的带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下洗刷冷却管内泥沙污物,对冷却管内进行一次抹擦,使冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,在收球网阻拦下,将胶球分离出来,由胶球泵吸出重打入装球室,按此规律往复循环对凝汽器冷却水管进行连续清洗。



五、凝汽器胶球清洗装置收球网的型号及技术参数



型号

工作压力

循环水管径

形式

DN-250

0.15Mpa

DN250

漏斗式

DN-300

0.15Mpa

DN300

漏斗式

DN-350

0.15Mpa

DN350

漏斗式

DN-400

0.15Mpa

DN400

漏斗式

DN-500

0.15Mpa

DN500

漏斗式

DN-600

0.15Mpa

DN600

漏斗式

DN-700

0.15Mpa

DN700

漏斗式

DN-800

0.15Mpa

DN800

漏斗式

DN-900

0.15Mpa

DN900

漏斗式

DN-1000

0.15Mpa

DN1000

双栏板式

DN-1200

0.15Mpa

DN1200

双栏板式

DN-1400

0.15Mpa

DN1400

双栏板式

DN-1600

0.15Mpa

DN1600

双栏板式

DN-1800

0.15Mpa

DN1800

双栏板式

DN-2000

0.15Mpa

DN2000

双栏板式



六、凝汽器胶球清洗装置的组成



1、二次滤网:二次滤网是冷却水净化装置的主要设备之一,它可以清洗大于6以上的一切杂物,能保证胶球畅通无阻在凝汽器内正常运行,二次滤网起到了关键作用。详细工作参数等情况参阅“二次滤网”使用说明书。电动旋转反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示:它主要由:(1)壳体(2)不锈钢网芯(3)传动机构(4)减速机(5)强排污装置等部件组成。

2、收球网:收球网是胶球清洗系统中的关键设备,它安装在凝汽器循环水的出水管段上,它的作用是把胶球从冷却水中分离出来。我公司设计的漏斗式和冲孔板网式收球网。它克服了栅板的漏球、跑球、切球等缺点,操作方便,收球率高,经济效益好。

3、装球室:装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置:它由外壳、漏斗、切换阀等部件组成,并配有观察窗、放气阀、放水阀。

4、胶球泵:它是胶球系统中使胶球进行不断循环的动力设备,该水泵是一个用无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和对胶球磨损力小等优点。



凝汽器胶球清洗装置PLC自动控制

胶球清洗装置还可以实自动化运行,主要靠PLC模块自动化控制,电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时,达到设计差压值时,差压变送器将信号传送给PLC,PLC模块指令启动电动二次滤网传动机构,同时打开电动排污阀进行排污。当差压值恢复时,差压变送器将信号传送给PLC模块,PLC模块指令停止电动二次滤网旋转,关闭电动排污阀。PLC同时配有时间实施计划,胶球清洗投用可设置二级时间保护,时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟,投用时间设置PLC指令打开装球室前置电动球阀,同时将信号传送给胶球输送泵,启动胶球输送泵。同时打开循环水进水管道上电动投球阀,当正常运行后PLC指令打开装球室出口电动球阀,循环水管道回水管道上装有收球阀,PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门,PLC再指令关闭电动投球阀门,再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行,根据PLC设置每隔10-999小时再进行下一次清洗工作,这样保证了凝汽器胶球清洗装置的安全运行。
