煤粉取样器-飞灰取样器安装指导、技术要求相关介绍？

         煤粉取样器-飞灰取样器安装指导、技术要求相关介绍？以上为垂直管道上进行安装示例，水平管道上安装请查看对应的安装图纸。

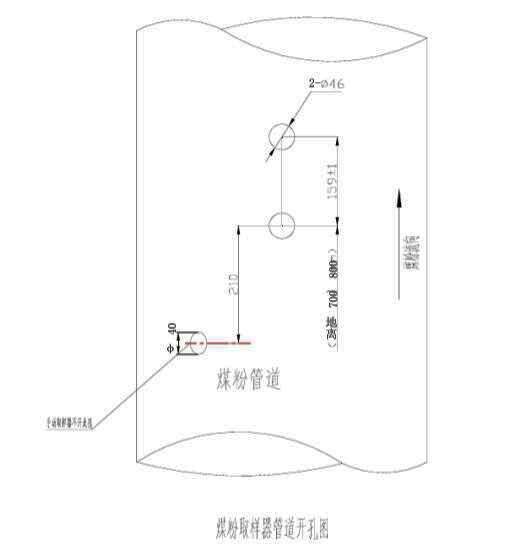

1、按照煤粉取样器-飞灰取样器管道开孔图要求在管道上进行开孔。

2、开孔技术要求：
         在煤粉管道的垂直段上开三个孔（手动煤粉取样器只开两个孔），如上图所示，注意避免煤粉取样器露天布置。
         φ40孔的横坐标位置与φ46孔的夹角为54，可参考煤粉取样器安装方式图。
         焊接前要打磨煤粉管道焊接面，使焊接牢固、焊缝美观。

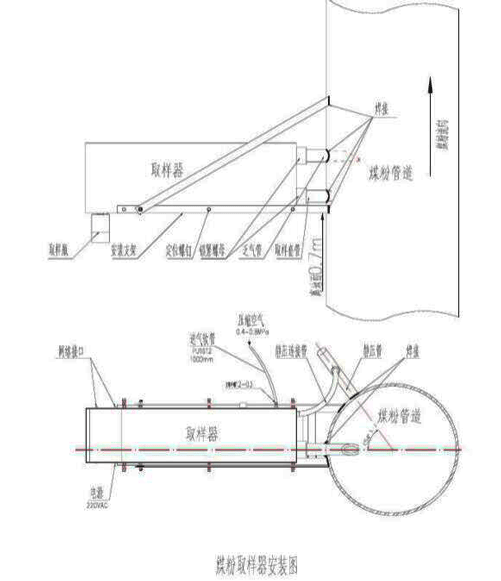

3、煤粉取样器放在安装支架上，将其垫起，水平的将取样套管和乏气管（注意开口向上）插入，管口台阶面紧贴烟道壁。可参看煤粉取样器安装图。
4、将安装支架的安装位置在烟道上作出标记，取样套管和乏气管与烟道壁各点焊三点进行位置固定。
5、拧开锁紧螺母将煤粉取样器及安装支架取下，将取样套管和乏气管进行焊接（注意与烟道垂直安装，可用钢三角进行测量、校正），并保持原安装位置，注意焊接严密，焊缝美观。
6、根据标记点焊接安装支架，要求支架托物面垂直于煤粉管道焊接，然后焊好支架拉杆。

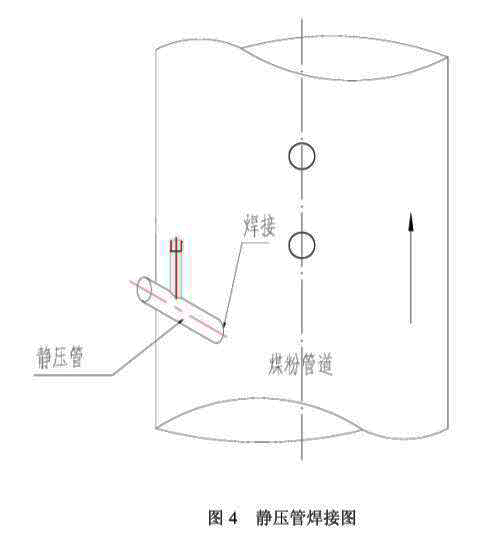

7、焊接静压管，将静压管焊接到煤粉管道上，注意：短管出口方向朝上。

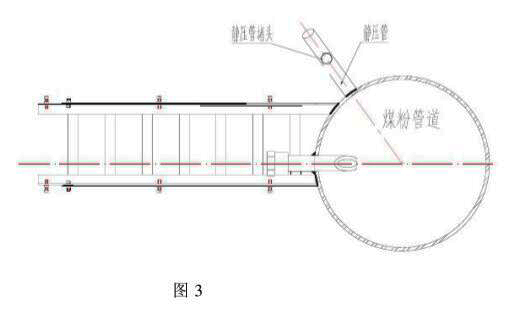

8、煤粉取样器固定：将煤粉取样器放在安装支架上，对准已焊好的取样套管和乏气管，旋入两个连接管管头，将好后用水平测量，煤粉取样器必须水平放置。
9、调整煤粉取样器安装位置，调整执行机构，使取样抢能够轻松移动，不得有卡死现象。
10、旋紧安装支架上6个定位螺钉，使煤粉取样器不得移动。
11、连接静压连接管：将仪用压缩空气接入，气源要求：压力＞0.4MPa、气体流量＞0.8M/min，注意连接紧密，不得漏气；接好交流，220V电源线，整机功耗150W，注意：电源接地线严格接仪表地线，接地电阻＜4Ω。

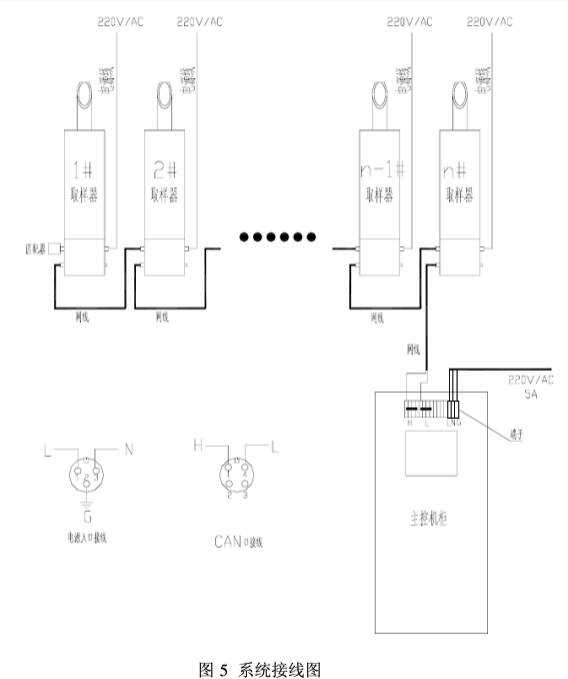

12、按照系统接线图接好网络连接线。注意：如无上位机的话，主控柜及网络线可不接。
