取样数据真是可靠的固定式飞灰取样器
发布时间：2017/10/20 点击次数：1280
固定式飞灰取样器用于电厂（站）锅炉尾部烟气飞灰的等速连续取样，使飞灰含碳量得到准确的检测，为锅炉热效率的科学计算提供可靠依据。飞灰取样器取样真实可靠，是新一代飞灰取样的设备。
固定式飞灰取样器与国内同类型的产品不同的是，在压缩空气阀后加装调压阀。调节调压阀来控制压缩空气的压力实现等速取样（压力为0.4-0.6Mpa）,取样具有代表性。一般电厂提供的压缩空气的压力在6~8Kg左右。

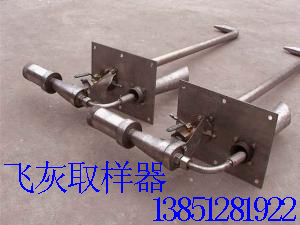

固定式飞灰取样器的结构形式：固定式飞灰取样装置主要由下列几部分组成：
1、取样管——插入烟道管道中，取样口朝向飞灰气流来向，飞灰由此口进入取样装置。形式为多点取样。
2、分离器——将飞灰和气体分离，飞灰因重力作用被旋转气流甩到器壁，再靠重力作用，落入集粉器。分离后的气体至上而下沿器壁下旋至底部，再沿中间路线
上升至顶部，经排气管下部的叶片作二次分离，从顶部出气口排出，实现飞灰和气体的分离。
3、取样瓶——将分离器分离出的飞灰样品集中存放，供标定之用。
4、取样阀——取样时，将此阀打开，靠压缩空气由出气口排气形成的负压，抽吸分离器中的空气，使飞灰管道中的飞灰从取样口进入取样装置，进行取样。
5、吹扫阀——当需要清扫取样管中的残留飞灰时，打开取样阀关闭吹扫阀，利用压缩空气吹扫取样管。
7、调压阀——调整此阀门的开度，可控制压缩空气的压力流量和改变取样装置的取样速度。压力不可调的太大，以防飞灰取样失真。
8、压力表——为调压阀的操作提供直观依据。
固定式飞灰取样器安装：
在烟道上钻孔，将取样管伸入烟道中使取样口朝向烟气来流方向。
将密封件与烟道焊接，用压盖和耐高温填料将取样管与密封件配合密封。
将取样管与截止阀旋风分离器连接。
在取样管上方烟道适当位置打孔，将射气管焊接牢固。
将抽气器与旋风分离器、射管连接密封。
产品安装完毕后需整体加上保温层，防止取样后结露堵塞管道。
该器一般装于空气预热器的烟道上，若烟道宽度大于2m时，应在烟道上对称安装2台取样器，若宽度小于2m时，只安装1台取样器。
固定式飞灰取样器与国内同类型的产品不同的是，在压缩空气阀后加装调压阀。调节调压阀来控制压缩空气的压力实现等速取样（压力为0.4-0.6Mpa）,取样具有代表性。一般电厂提供的压缩空气的压力在6~8Kg左右。
固定式飞灰取样器的结构形式：固定式飞灰取样装置主要由下列几部分组成：
1、取样管——插入烟道管道中，取样口朝向飞灰气流来向，飞灰由此口进入取样装置。形式为多点取样。
2、分离器——将飞灰和气体分离，飞灰因重力作用被旋转气流甩到器壁，再靠重力作用，落入集粉器。分离后的气体至上而下沿器壁下旋至底部，再沿中间路线
上升至顶部，经排气管下部的叶片作二次分离，从顶部出气口排出，实现飞灰和气体的分离。
3、取样瓶——将分离器分离出的飞灰样品集中存放，供标定之用。
4、取样阀——取样时，将此阀打开，靠压缩空气由出气口排气形成的负压，抽吸分离器中的空气，使飞灰管道中的飞灰从取样口进入取样装置，进行取样。
5、吹扫阀——当需要清扫取样管中的残留飞灰时，打开取样阀关闭吹扫阀，利用压缩空气吹扫取样管。
7、调压阀——调整此阀门的开度，可控制压缩空气的压力流量和改变取样装置的取样速度。压力不可调的太大，以防飞灰取样失真。
8、压力表——为调压阀的操作提供直观依据。
固定式飞灰取样器安装：
在烟道上钻孔，将取样管伸入烟道中使取样口朝向烟气来流方向。
将密封件与烟道焊接，用压盖和耐高温填料将取样管与密封件配合密封。
将取样管与截止阀旋风分离器连接。
在取样管上方烟道适当位置打孔，将射气管焊接牢固。
将抽气器与旋风分离器、射管连接密封。
产品安装完毕后需整体加上保温层，防止取样后结露堵塞管道。
该器一般装于空气预热器的烟道上，若烟道宽度大于2m时，应在烟道上对称安装2台取样器，若宽度小于2m时，只安装1台取样器。
