伸缩式固定煤粉取样器的工作原理

发布时间：2017/7/31 点击次数：1104

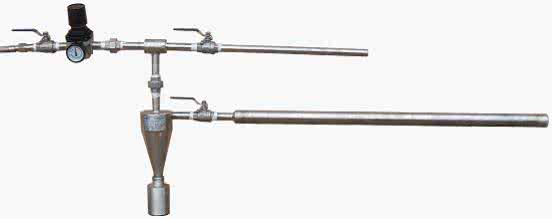

伸缩式煤粉取样器是利用负压抽吸和旋风分离原理将气粉混合物从煤粉管道中抽吸出并进行固气分离而研制成功的。取样前所有阀门全为关闭状态，取样时打开球阀13；调整压缩空气调压阀，将压力调整到合适的压力时，打开球阀6、3、9；摇动手轮1；传动管（4）内螺杆旋转带动取样管7缓缓进入煤粉管道中开始取样，取样时所有阀门为开启状态，当压缩空气从出气管道经过射器抽气器，其射流作用必然导致旋风分离器、取样管、取样瓶等部件产生负压，促使煤粉管道中的气粉混合物沿取样管进入取样装置，气粉混合物在旋风分离器中进行固气分离，分离出的煤粉落入旋风分离器下面的取样瓶中，气体则被压缩空气抽吸从新送如煤粉管道中，整个操作过程对工作场所不产生污染。取样前对压缩空气调压阀进行调整，可实现等速取样，使取出的煤粉样品具有代表性。（压缩空气压力一般不超过0.1Mpa）。防堵措施设备使用过程中可以用压缩空气对取样管进行吹扫，防止取样管被煤粉堵塞。防磨措施不取样时，取样管退出煤粉管道避开煤粉气流对取样管的磨损。取样时摇动手轮螺杆开始旋转，将取样管缓缓推入煤粉管道中开始取样，取样口对着煤粉气流来向。取样完毕，摇动手轮将取样管缓缓退出煤粉管道，避免煤粉气流对取样管的冲刷，达到防磨目的。
