固定式螺旋煤粉取样器结构说明及安装事项

发布时间：2017/7/28 点击次数：1176

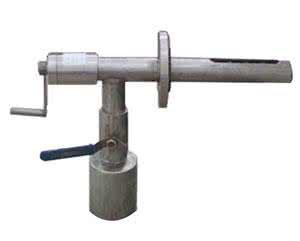

一、固定式螺旋煤粉取样器结构形式：
     1、螺旋输送器 —插入煤粉管道中，取样嘴背着煤粉气流方向，煤粉沉落在取样嘴中，由螺旋输送器经取样管送入取样瓶中。
     2、安装连接管道—焊接在煤粉管道上，以便取样管从这里插入煤粉管道中。
     3、连接法兰—取样管从连接法兰插入煤粉管道，并与安装连接管连接固定密封。
     4、组装密封法兰—用于转动机构的组装和密封。
     5、手柄—取样时摇动手柄旋转螺旋输送器，将煤粉输送入取样瓶。
     6、煤粉沉落管—煤粉经螺旋输送器、煤样进入该管中。
     7、球阀—密封和取样时用。
     8、取样瓶—取出的煤粉集中存放，供标定之用。

二、固定式螺旋煤粉取样器安装事项
安装时，根据煤粉管道直径，将安装连接管焊接在煤粉管道上，插入取样管，要保证取样嘴在煤粉管道中心距离，并背对着煤粉气流运行方向，将连接法兰连接好并密封即可。
