飞灰取样器传统手动取样改自动取样的改造方案？

一、飞灰取样器改造概述

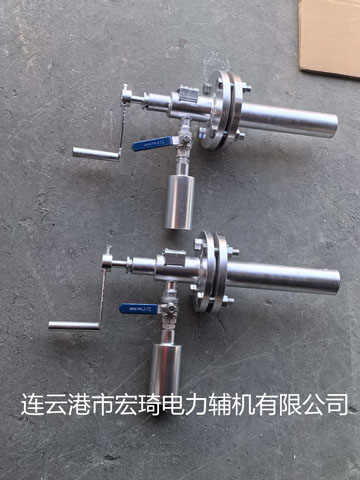

将锅炉烟道现有传统手动飞灰取样装置，改造为全自动等速飞灰取样系统，实现定时自动取样、自动等速调节、自动吹扫、自动收灰、远程监控，取消人工现场操作，提高取样代表性、准确性、安全性、连续性，满足电厂环保监测、效率计算、运行优化需求。
二、飞灰取样器改造目标
实现全自动无人值守取样，替代人工插拔枪、调节、收灰。
保证等速取样，取样精度满足国标 / 行标要求。
具备自动吹扫功能，防止管路堵塞、积灰、结焦。
可定时 / 定量 / 周期取样，数据远传 DCS / 上位机。
结构可靠、耐磨耐高温、维护量低。
三、飞灰取样器现状问题（改造依据）
手动取样劳动强度大、环境差、高空作业多。
人工调节难以保证等速，数据代表性差。
易出现取样嘴堵、管路堵、漏风、漏灰。
无法连续取样，不能满足实时监测需求。
无远传，不便于燃烧优化与环保考核。

四、飞灰取样器改造范围与内容
1. 取样执行机构改造
更换 / 加装全自动伸缩取样枪（电动 / 气动推进）
取样枪材质：耐磨不锈钢 / 陶瓷内衬，耐高温、耐冲刷
配置等速取样嘴，保证与烟气流速匹配
2. 气路 / 管路系统改造
新增压缩空气吹扫管路（控制气 + 吹扫气）
加装减压阀、过滤器、电磁阀、单向阀
优化取样管路走向，减少弯头，防止积灰堵管
增设密封装置，消除取样口漏风漏灰
3. 取样与分离收集系统
加装旋风分离器 + 集灰瓶 / 集灰罐
实现灰气分离、自动收集
配置快拆结构，便于人工定期取灰样
4. 检测与控制仪表（新增）
烟气流速 / 静压传感器
吹扫压力检测
取样枪位置反馈（进 / 退限位）
温度监测（烟道 / 取样枪）
5. 自动控制系统核心
就地 PLC 控制柜 + 触摸屏
可接入 DCS，实现远程控制、状态反馈、报警
控制模式：
定时自动取样
远程单点触发取样
多测点循环取样（多点取样适用）
五、自动控制逻辑（核心）
1. 自动取样流程
系统启动 → 吹扫管路 → 复位
取样枪自动推进到位
根据烟气流速自动调节，实现等速取样
按设定时间 / 灰量取样
取样完成 → 取样枪自动退回
进行正反吹扫，清空管路积灰
系统待机，等待下一个周期
2. 联锁与保护
吹扫气压不足 → 禁止取样，报警
取样枪卡涩 → 自动停机保护
超温 → 报警并强制退枪
故障状态 → 自动退回取样枪，确保安全
3. 运行模式
全自动模式：按设定周期循环运行
半自动模式：现场触摸屏触发
远程模式：DCS 端启动 / 停止 / 查看状态
手动模式：检修时单点动作（调试用）
六、改造关键点与技术要求
等速取样
取样嘴流速 ≈ 烟道内烟气流速
等速误差控制在 **±5%** 以内
防堵设计
取样前后必须自动吹扫
管路短、直、顺坡，减少死角
密封可靠
取样枪退回后自动密封
杜绝漏风影响测量
耐磨耐高温
适应烟气温度、粉尘浓度、冲刷环境
七、飞灰取样器改造后效果
取消人工现场取样，降低安全风险
取样代表性、重复性、准确性显著提高
飞灰含碳量数据更稳定，指导燃烧优化、节能降碳
减少堵管、漏灰、维护工作量
可形成历史曲线、报表，满足环保与生产考核
八、典型改造清单（简洁可投标）
全自动伸缩取样枪 1 / 多套
等速取样嘴及连接件
旋风分离器 + 集灰装置
吹扫气路系统（阀组、管路、仪表）
烟气流速 / 压力 / 温度检测元件
就地 PLC 控制柜 + 触摸屏
电缆、桥架、安装支架、密封组件
系统调试、培训、质保
九、适用范围
煤粉锅炉、循环流化床锅炉
原有手动飞灰取样器升级
单点 / 多点飞灰取样改造
